Projets DAO
projets réalisé seul / 2023
Concevoir, dimensionner et modéliser afin de développer des pièces industrialisées, voilà le but de la DAO (dessin assisté par ordinateur).
Les étapes à suivre afin de réaliser des pièces en trois dimensions comme ci-dessus à l'aide du logiciel Inventor.
Tracer
Construction de l'esquisse en 2D, assemblage de forme géométrique simple pour faire une forme plus complexe
Dimensionner
On ajoute les cotes pour donner les taille de notre pièce.
Extruder
On passe de la forme 2D à 3D
Dessiner
On vient montrer sous différents angles la modélisation de la pièce
MES PIECES REALISEES

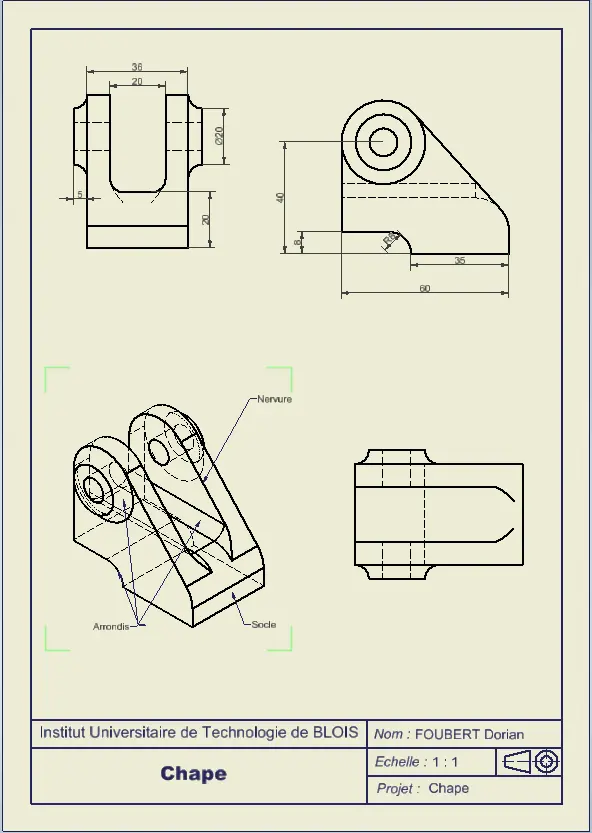

Chape
Spécificités :

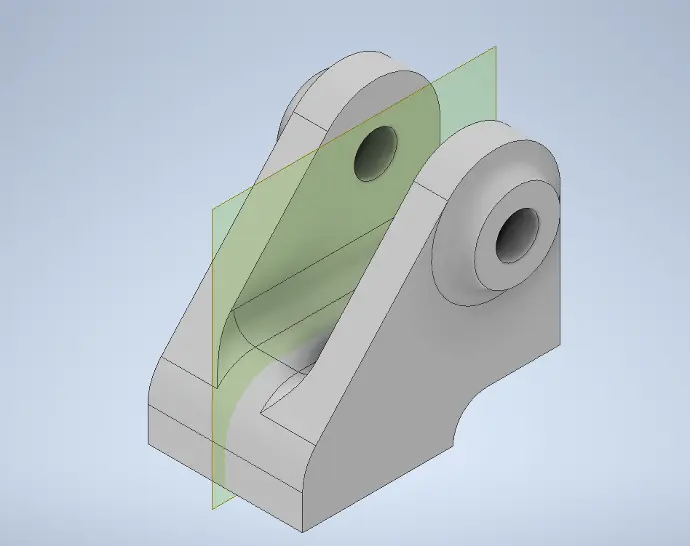

- Axe de symétrie / chanfrein et congé / perçage / arrondies
Rainure et Mortaise
Spécificités :

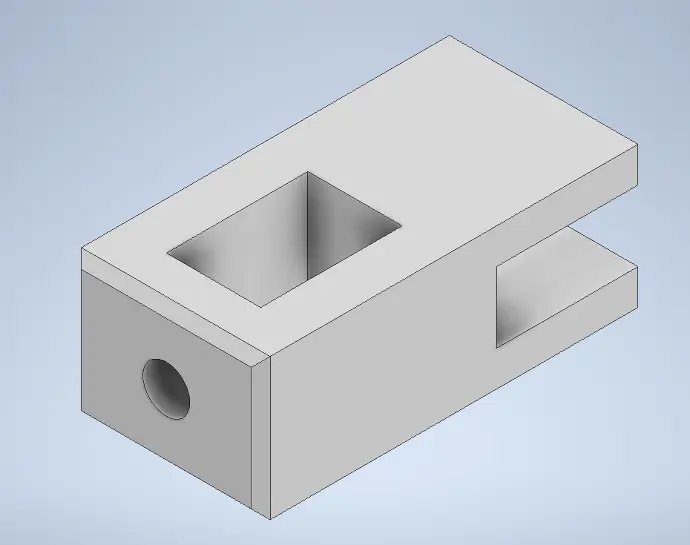

- Perçage rond et rectangulaire

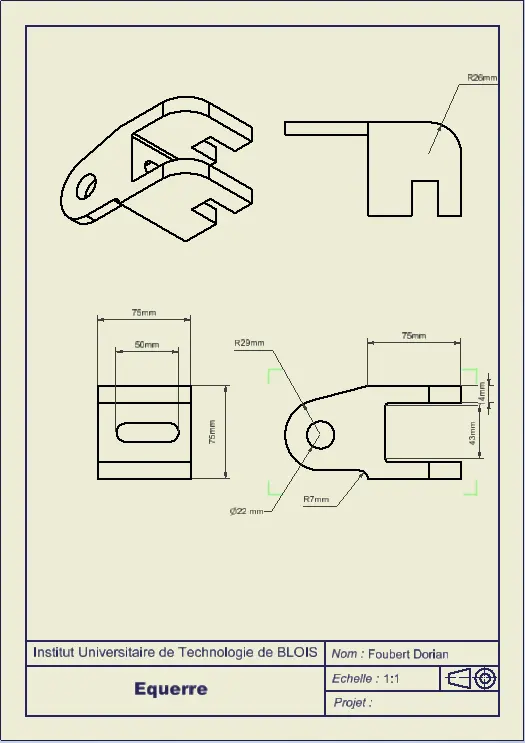

Equerre
Spécificités :

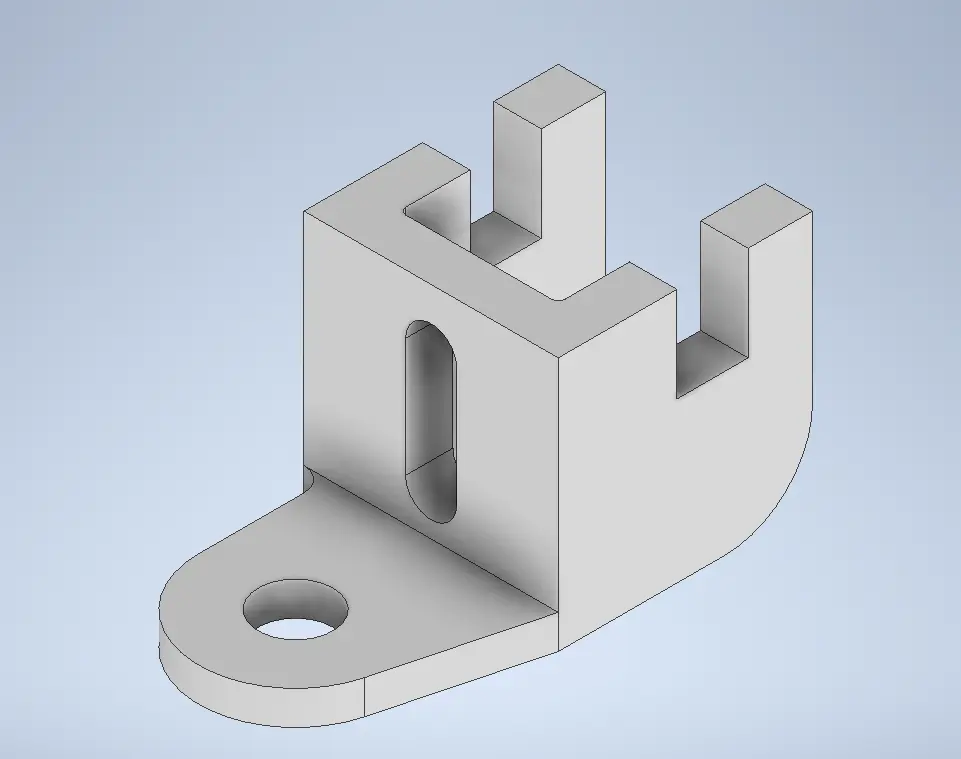

- Forme complexe / perçage rond, rectangulaire et ovale
Compétences :
- Suivre un cahier des charges
- Modéliser une pièce industrialisable en 3D
- Elaborer un rapport clair et normé d'une pièce
