Projet spectrophotomètre
projet réalisé à 2 / 2024 - 2025
Dans ce projet l'objectif est de concevoir expérimentalement un spectrophotomètre capable de doser les ions nitrites de l'eau de la Loire, pour ce faire nous utilisons nos compétences en électronique, chimie, optique, électricité ainsi même que mécanique.
Nous réalisons ce projet grâce à des composant électroniques précisément choisies et une acquisition des mesures à partir d'une carte Arduino.
Vous pourrez donc voir dans cette page toutes les étapes de conception de notre spectrophotomètre expérimentale, du prototype jusqu'à sa phase finale.
Plan
Premières idées, schéma et ambition
Commande
Choix des composants nécessaire à l'élaboration du prototype
Conception
Branchement électrique des composants à la carte Arduino et développement d'une boîte opaque
Programme
Contrôle des composants avec Arduino
Acquisition
Obtention de valeur satisfaisante par le biais d'opération électronique
Assemblage
Fonctions du système remplies et opérationnelles

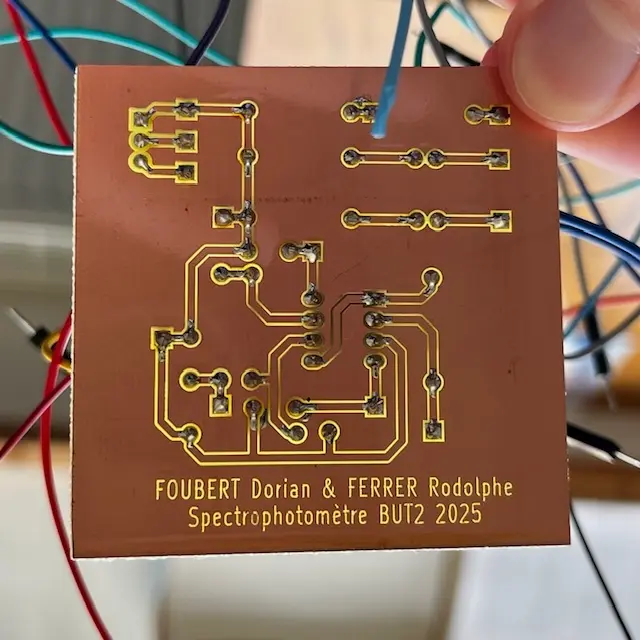

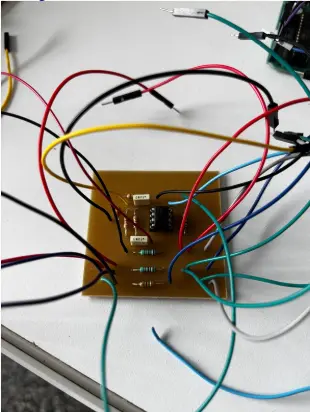

Circuit imprimé

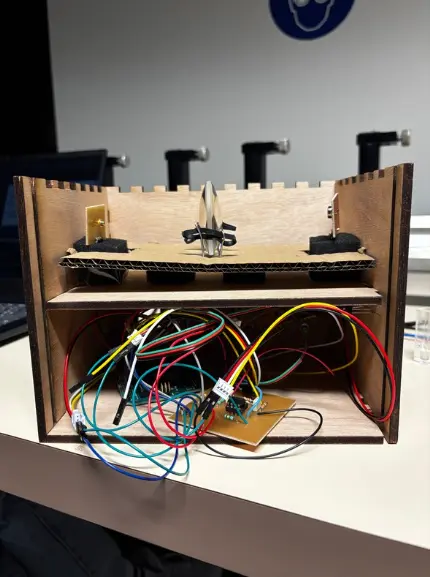

Vue intérieure :
Vue extérieure :
Diode laser
Elle envoie un faisceau lumineux dans le spectre visible, et très précisément dans le vert à 540 nm. Elle est contrôlée par la carte Arduino et peut être allumée pendant un temps 't' grâce au bouton.
Photodiode
C'est elle qui reçoit le faisceau lumineux émis et traversant la solution à analyser, et elle délivre un courant lorsque l'on vient l'éclairer. C'est notre capteur dont on effectue l'acquisition des valeurs.
écran LCD
Cet écran nous permet d'afficher les valeurs mesurées de notre capteur, ce qui permet d'avoir un système indépendant d'un ordinateur.
Bouton
Lorsque l'on appuie sur celui-ci, la mesure se lance, on allume la diode laser, on récupère la valeur de la photodiode et on l'affiche sur l'écran.
